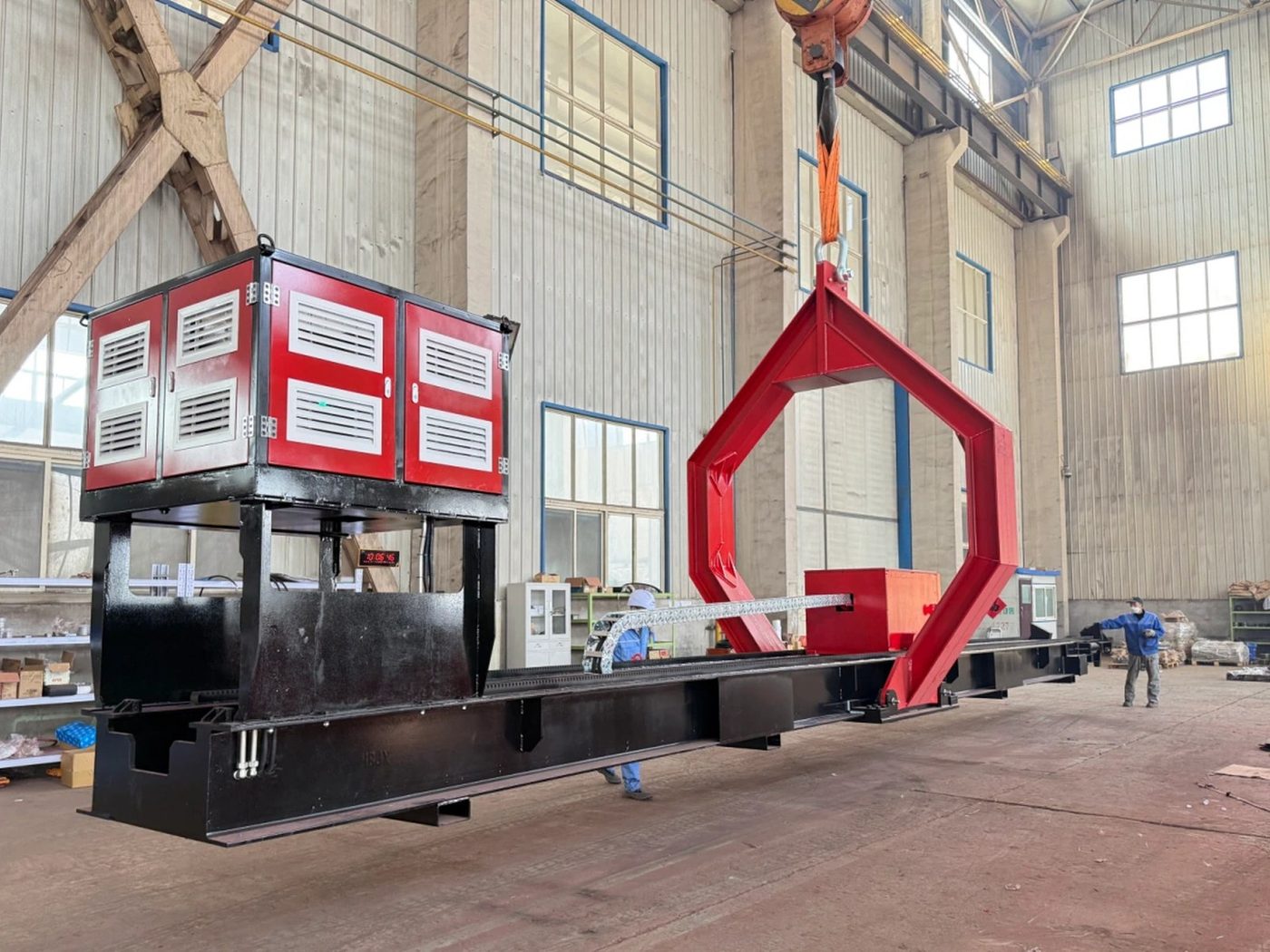

يبدأ اختيار ساحب حزم الأنابيب من بيانات المبادل الحراري والحزمة وموقع العمل الفعلية. تعد القدرة مهمة، إلا أن الاختيار العملي يؤكد أيضًا طول العمل وتوافق القطر وارتفاع المحور ومساحة السحب وترتيب الرفع ومصدر الطاقة وأنظمة التحكم والنقل.
الهدف ليس اختيار أكبر آلة أو مطابقة القدرة مع وزن الحزمة بنسبة واحد إلى واحد. الهدف هو اعتماد تكوين يمكن وضعه ودعمه وتشغيله ونقله بما يناسب مهمة الصيانة الفعلية.
1. افصل بين وزن الحزمة ومقاومة السحب
وزن الحزمة هو مرجع الحمل لأعمال الدعم والرفع. أما مقاومة السحب فهي القوة المحورية اللازمة لتحرير الحزمة وتحريكها. وقد تجعل الترسبات والتآكل والالتصاق وسجل عمليات السحب السابقة وعدم المحاذاة القوة المطلوبة أعلى مما يشير إليه الوزن وحده.
راجع دليل قوة السحب قبل تحديد القدرة.
2. أكد طول الحزمة
يحدد طول الحزمة طول عمل الساحب ومسافة الحركة وخطة الدعم. كما يؤثر في أبعاد النقل والمساحة المطلوبة أمام المبادل. استخدم البعد المؤكد بدلًا من الاعتماد على حجم تقريبي للمبادل.
3. أكد قطر الحزمة
يؤثر القطر في توافق الإطار والدعامات. أكد أقصى قطر خارجي وأي عناصر قد تعيق الدعم أو مسار الحركة المخطط.
4. قس ارتفاع محور المبادل
يجب محاذاة الآلة مع المبادل. سجل ارتفاع المحور رأسيًا من مستوى العمل الفعلي وحدد ما إذا كان المبادل عند مستوى الأرض أو مرتفعًا على هيكل فولاذي أو داخل منشأة محدودة المساحة.
5. قس مساحة العمل المتاحة
أكد المسافة المستقيمة المتاحة لحركة الساحب والحزمة. راعِ جسور الأنابيب والأعمدة ومسارات الكابلات والسقالات والطرق والمعدات المجاورة والأعمال المؤقتة أثناء التوقف. تفيد صور الموقع ومخطط الترتيب بصورة خاصة عندما تكون المساحة محدودة.
6. حدد ترتيب الرفع
حدد كيفية رفع الساحب ووضعه ودعمه. يجب وصف السحب على الارتفاع بدقة: ترفع المعدة بالرافعة إلى المبادل المرتفع، ثم تحاذى على الارتفاع وتستخدم لسحب الحزمة أو إعادتها. لا تفترض أنها منظومة مركبة على شاحنة ما لم يكن هذا الهيكل جزءًا فعليًا من التوريد.
7. اختر مصدر طاقة ديزل أو كهربائي
قد يناسب تشغيل الديزل مناطق العمل الخارجية أو المؤقتة التي لا تتوفر فيها تغذية كهربائية مناسبة. وقد يناسب التشغيل الكهربائي المواقع الثابتة ذات التغذية الصناعية المناسبة. أكد قبل القرار متطلبات المناطق الخطرة والطاقة المؤقتة ومناولة الوقود والتهوية وقيود التشغيل ومتطلبات الصيانة.
8. أكد وحدات التمديد وأنظمة التحكم
يجب أن يتوافق طول العمل وترتيب وحدات التمديد وخيارات التحكم مع تكوين المشروع المعتمد. أكد موضع المشغل والرؤية والتحكم المحلي أو عن بُعد ووظائف الطوارئ. وتظل بنية منظومة الدفع الكهربائي خاضعة للتأكيد الفني المعتمد ولا يجوز استنتاجها من أوصاف عامة.
9. تحقق من النقل والوصول إلى الموقع
راجع الأبعاد الكلية والوزن ومسار الشحن ونقاط الرفع ومساحة الدوران وطريقة التفريغ. ويجب أن تتمكن المعدة المناسبة فنيًا من الوصول إلى المبادل والعمل داخل المساحة المتاحة.
10. قارن نطاقات القدرة
- نطاق ديزل 25T: لأبعاد الحزم الأصغر والمقاومة المدروسة الأقل.
- نطاق ديزل 45T: للأعمال المتوسطة ضمن طول العمل المؤكد من 8–12 m.
- نطاق ديزل 65T: للحزم الأكبر أو لهامش قوة مدروس أعلى.
- نطاق ديزل 100T: للتطبيقات الشاقة بعد مراجعة الموقع والنقل.
قائمة التحقق للاختيار الفني
- وزن الحزمة وطولها وقطرها.
- المقاومة المقدرة وحالة عمليات السحب السابقة.
- رسم المبادل وارتفاع المحور واتجاه السحب.
- مساحة السحب المتاحة وصور الموقع.
- خطة الرفع والدعم والمناولة بعد السحب.
- تفضيل الديزل أو الكهرباء وقيود مرافق الموقع.
- متطلبات التمديد والتحكم والمناطق الخطرة.
- مسار النقل والوصول وجدول التسليم.
اطلب اختيارًا فنيًا بعد تجهيز الرسومات وبيانات الموقع المتاحة.
